Гнездо 3.5 на К750i/W800i...К790/k8x0i и подобные модели
Инструменты:
-Гнездо 3,5 (маленькое)
-Отвёртки
-Резак
-Сверло 5мм или паяльник
-Паяльник
-3 тонких провода(можно от наушников старых)
-Хороший клей или холодная сварка
1. Вот такой нужен разъём джэк, он маленький и таой есть в гарнитуре волмэн ну и в магазине
2. Вскрываем тело, вытаскиваем плату, вытаскиваем копус динамика и...режем его на две части. Ну и немного спиливаем края что бы гнездо влезло между частями динамика. Короче делайте как на картинке:
3. А проводочки припаеваем к нулевым резисторам которые находятся у фаст порта, а пластинка металическая это для радио, вот так:
4. Сверлим дырочку там где надо
5. И еще: необходимо припаять проводки к 8 и 9 пину для того чтобы тело при подключении гарнитуры определяло её, как это сделать описывается ниже
Инструменты:
-Паяльник
-Гнездо 3.5
-Тонкие провода (от китайских наушников,обязательно изолированные лако-красочным покрытием)
-Скотч,пинцет,концелярский нож,ножницы,а остальное по ходу работы!
1. Разбираем телефон полностью! Добираемся непосредственно до FAST порта телефона (для работы нам пока понадобиться именно он). Берем провода от китайских наушников, ПРОВОДА ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАННЫ ЛАКО-КРАСОЧНЫМ ПОКРЫТИЕМ!

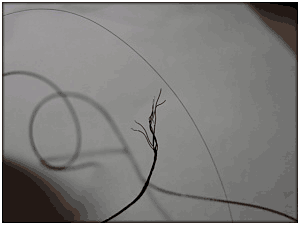

2. Вот в этом рисунке: я разделил "жилы" проводов и у меня получились тонкие проводки(примерно как человеческий волос) для сравнения в нижнем-правом углу находиться мой волос. Для работы нам понадобиться 5 проводков длиной около 18 см (лишнее обрежем в конце) для удобства можно взять проводки разного цвета

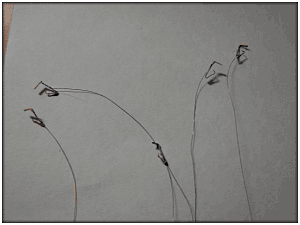

3. Итак,для начала: вытаскиваем из FAST порта платформу с PIN'ами и берем 5 PIN"ов, и припаиваем к ним проводки:

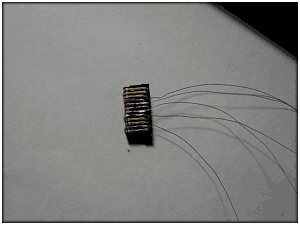

4. Теперь укладываем PIN'ы с проводами в платформе и сверху клеем полосу скотча (для укрепления проводов):
5. PIN 2-общий контакт(гнездо 3.5)
PIN 5-левый контакт(гнездо 3.5)
PIN 6-правый контакт(гнездо 3.5)
PIN 8-режим ганитуры(понадобиться для опеределения гарнитуры)
PIN 9-земля(понадобиться для опеределения гарнитуры)
Исходя из этого мы укладываем PIN'ы в платформе!

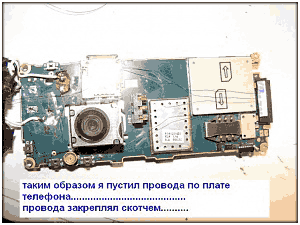

Ставим FAST порт на место и занимаемся укладкой проводов:
Гнездо располагаем между 2 динамиками Е398

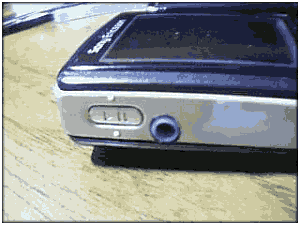

6. Теперь берем верхнюю часть корпуса(где шторка камеры) и делам отверстие для гнезда 3.5 ,отверстием делаем либо сверлом подходящего диаметра,либо круглым натфилем. Должно выйти примерно так:
7. После удачного расподожения проводов по плате собираем телефон, оставляем только без панели заднюю часть телефона. И наконец-то припаиваем провода к гнезду 3.5. Здесь самое главное не запутаться в проводах (для этого я вам предложил использовать разные цвета проводов).
Припаиваем:
PIN 2 к общему контакту гнезда 3.5
PIN 5 к левому контакту гнезда 3.5
PIN 6 к парвому контакту гнезда 3.5
PIN 8 к общему контакту гнезда 3.5
PIN 9 либо к правому,либо к левому контакту гнезда 3.5

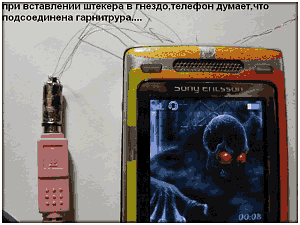

Теперь можно включить телефон и проверить:
Вставляем штекер-ТЕЛЕФОН НАХОДИТ ГАРНИТУРУ
Вытаскиваем штекер- режим ГАРНИТУРЫ пропадает
8. Закрепляем гнездо 3.5 в верхней части панели при помощи силикона или супер-клея
аккуратно собираем телефон, предварительно расположив внутри провода.
|
