Установка динамика от E398 в К790
У многих вопрос возникал о доработке своего К790 именно хорошим звучанием. вот и я задался этой же мыслью, ктото выходил примерно так (убирали резонатор и прикреплял 2 динамика соединив последовательно их, но качества особого не добивались, либо дребезг и шум, либо тихий звук, либо сгорал усилитель)
Я поставил перед собой задачу - установка динамика с активным магнитом в резонаторную коробку с минимальным ее деформированием и модернизацией, а так же не повреждать и не модернизировать антену телефона.
Эффект был достигнут легко!
Инструменты:
-Мелкий напильник и ножовка по металлу(она самая эффективная за неимением лобзика)
-Шкурка мелкая для зачистки задиров
-Скальпель
-Супер-клей
-Немного изоляционной ленты чем тоньше тем лучше
-Пассатижи
-Кусачки
-Провода
1. Разбираем телефон. Как и что не буду рассказывать. это не раз было описано. все легко. снять 6 болтов и телефон на руках без корпуса

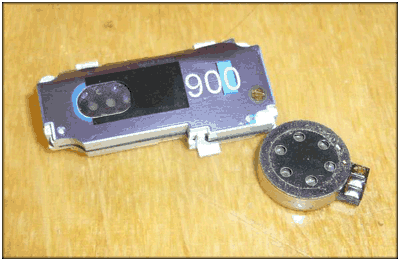

2. Cнимаем нашу деталь которую будем модернизировать, резонаторную коробку с динамиком и антеной.

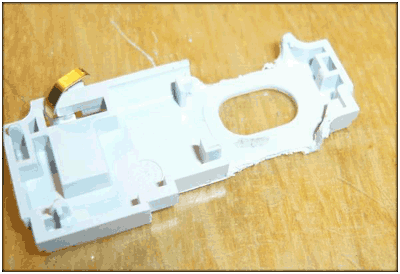

3. Антенну надо удалять аккуратно желательно чем нить тонким, но не скальпелем. Не порежте и не заденьте медные пластины антены. Снимается она по бокам на прозрачной наклейке. Будьте внимательны. Сняли. отложите. она нам не нужна. Разбираем резонаторную коробку. половинится она легко довольно таки, так же как и съем динамика (он наклеен на двухстроний скотч). Сняли. Отлично. Теперь берем верхнюю часть и делаем на ней надпилы по бокам корпуса как показано на фото с таким расчетом чтобы динамик мог спокойно залезть туда и не "люфтить" и не вываливаться. в противном случае просто потом приклейте его. А лучше заранее вымеряйте размеры. В крайнем случае придется подтачивать натфилем стенки

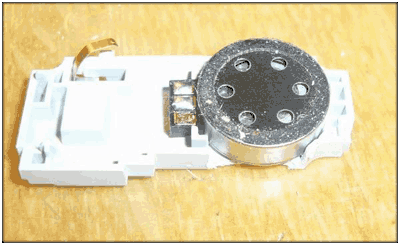

4. Динамик должен сидеть очень плотно но не выгинаться в коробке
5. Теперь беремся за сложное. На нижней части по замерам верхней (состыкуйте половинки и сделайте штрихи по которым сможете сделать дальнейшие надпилы) теперь необходимо убрать все выступы крестовины для получения плоской поверхности. Лучше всего сточить, но кому лень можно просто боковиной жала паяльника подплавить пластик и потом его просто убрать круглогубцами. Вот как должно примерно получиться

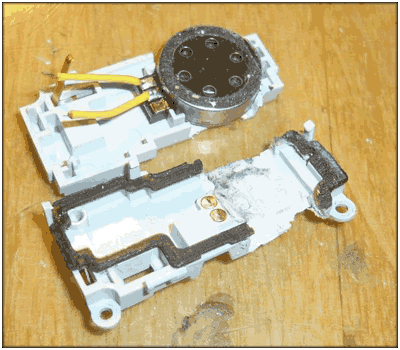

6. Теперь дело за паяльником и припоем. Берем динамик от е398 и видим что на нем есть возле контактов риски "+" и "-" они нам нужны. Третий контакт не нужен. Надо залудить контакты и припаять по 1,5 см тонкого провода. Так же залудить и сразу закрепить контактные столбы. Вот фото
7. Припаиваем и начинаем собирать. Коробку стоит склеить супер-клеем, предварительно проверив на омметре сопротивление должно быть 8 Ом. Если так, то значить все отлично!
Что касается изоленты: ей нужно одним витком очень тонко обернуть динамик. и затем прорезать отверстие под излучатель. Теперь со старого динамика снимаем решетку и наклеиваем ее поверх изоленты. Теперь крепим антену, если где то не наклеивается то помогаем супер-клеем. Не переливаем клей.
|
8. Что касается контактных колонок. Они неподвижны теперь (раньше пружиной были контакты динамика а теперь их нет и сами столбы заплавились при припаивании к ним проводов) их надо обточить так чтобы они немного выглядывали из резонаторной коробки на одном уровне, но не давили силь на плату!!! Этим можно повредить телефон. Сделали. Теперь собираем телефон!!!
Проверьте заранее перед тем как поставить крышку камеры как работает полученное изобретение. При правильной сборке может отходить но если тянуть на себя только резонатор, а придавливать или просто держать должен работать стабильно. Если все отлично, то собираем до конца!!!
|
